Регенеративные установки

Предназначен для поддержания заданных параметров воздушной среды по диоксиду углерода и кислороду в обитаемых герметизированных помещениях.

Описание

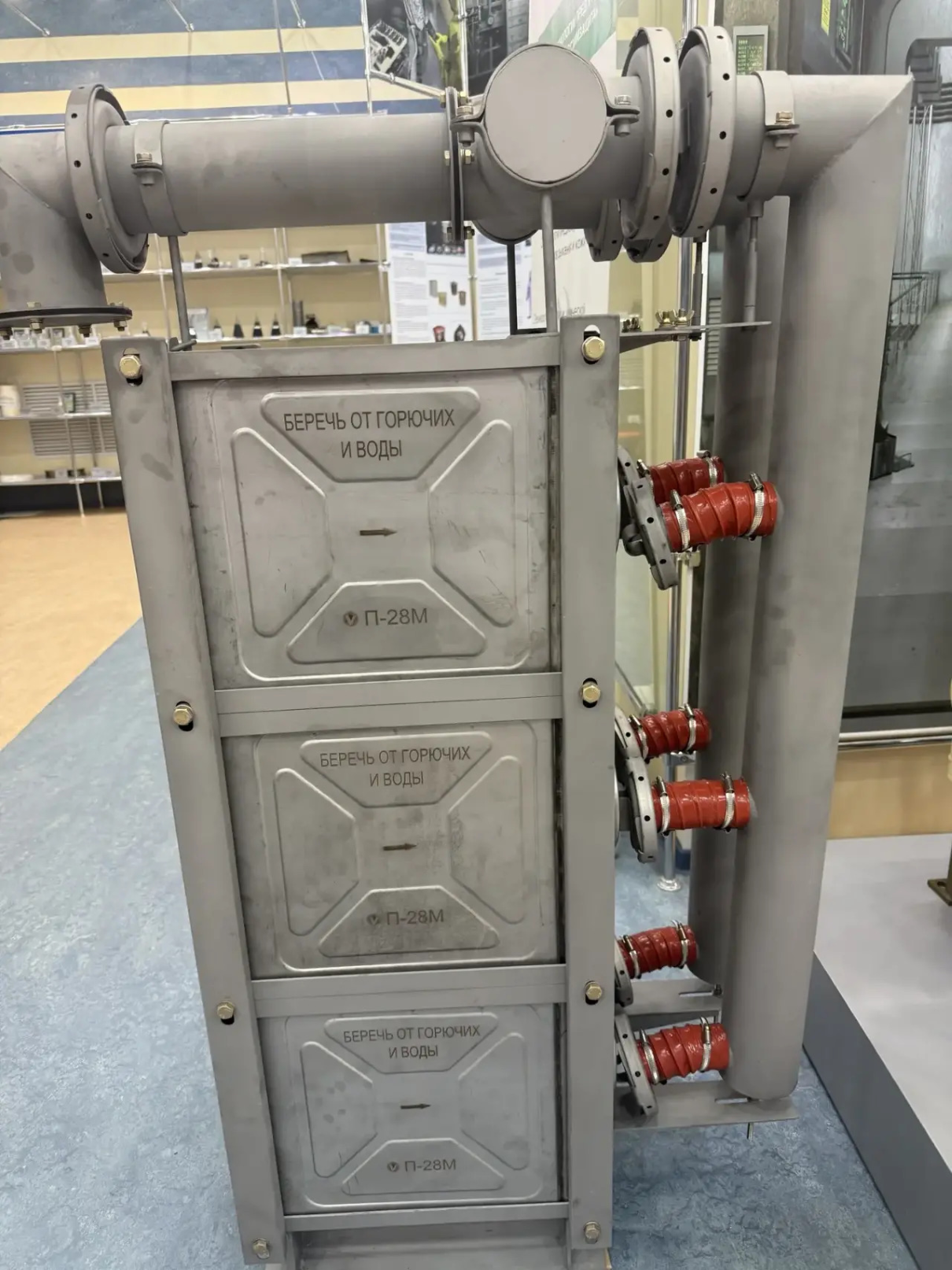

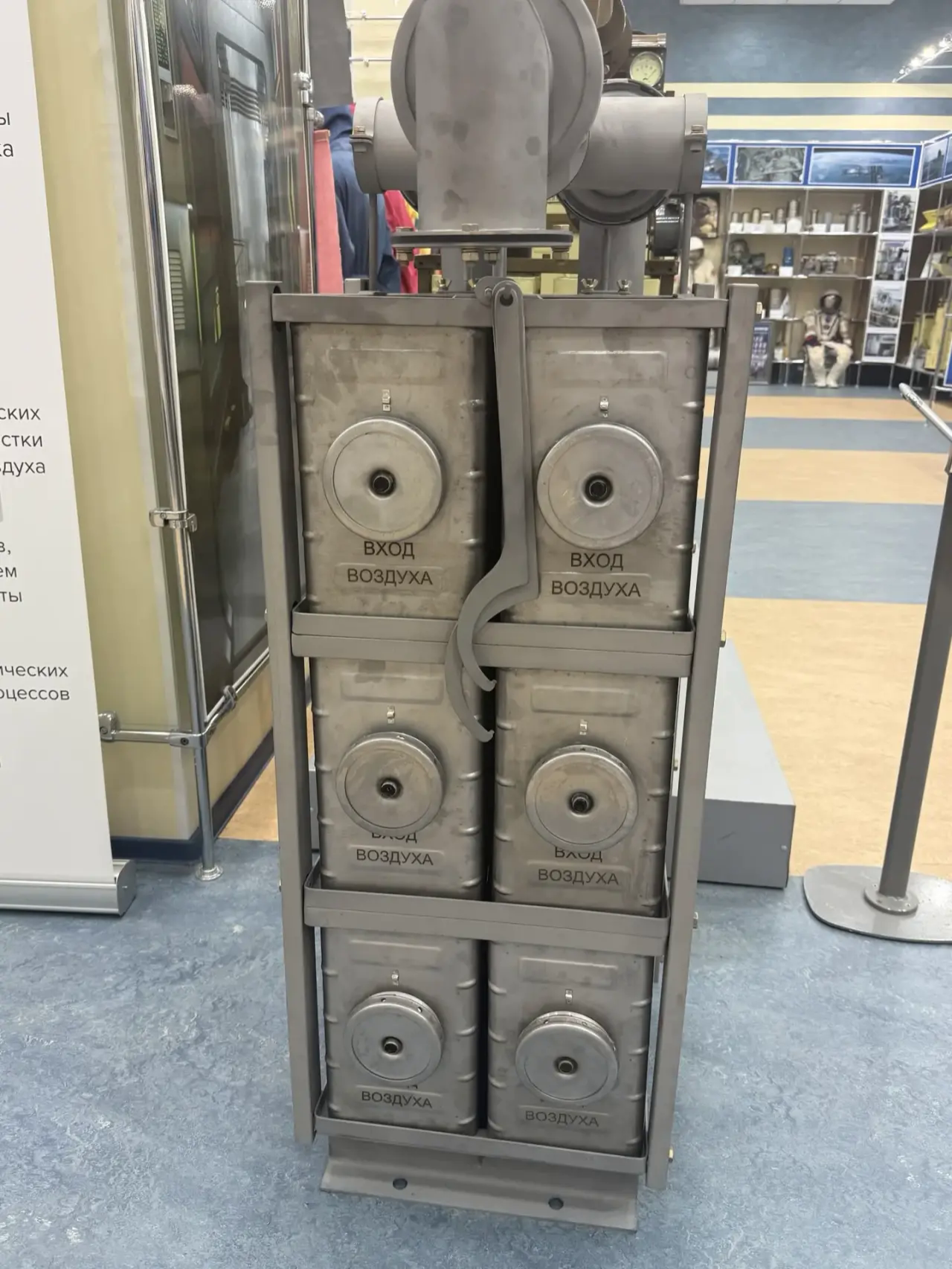

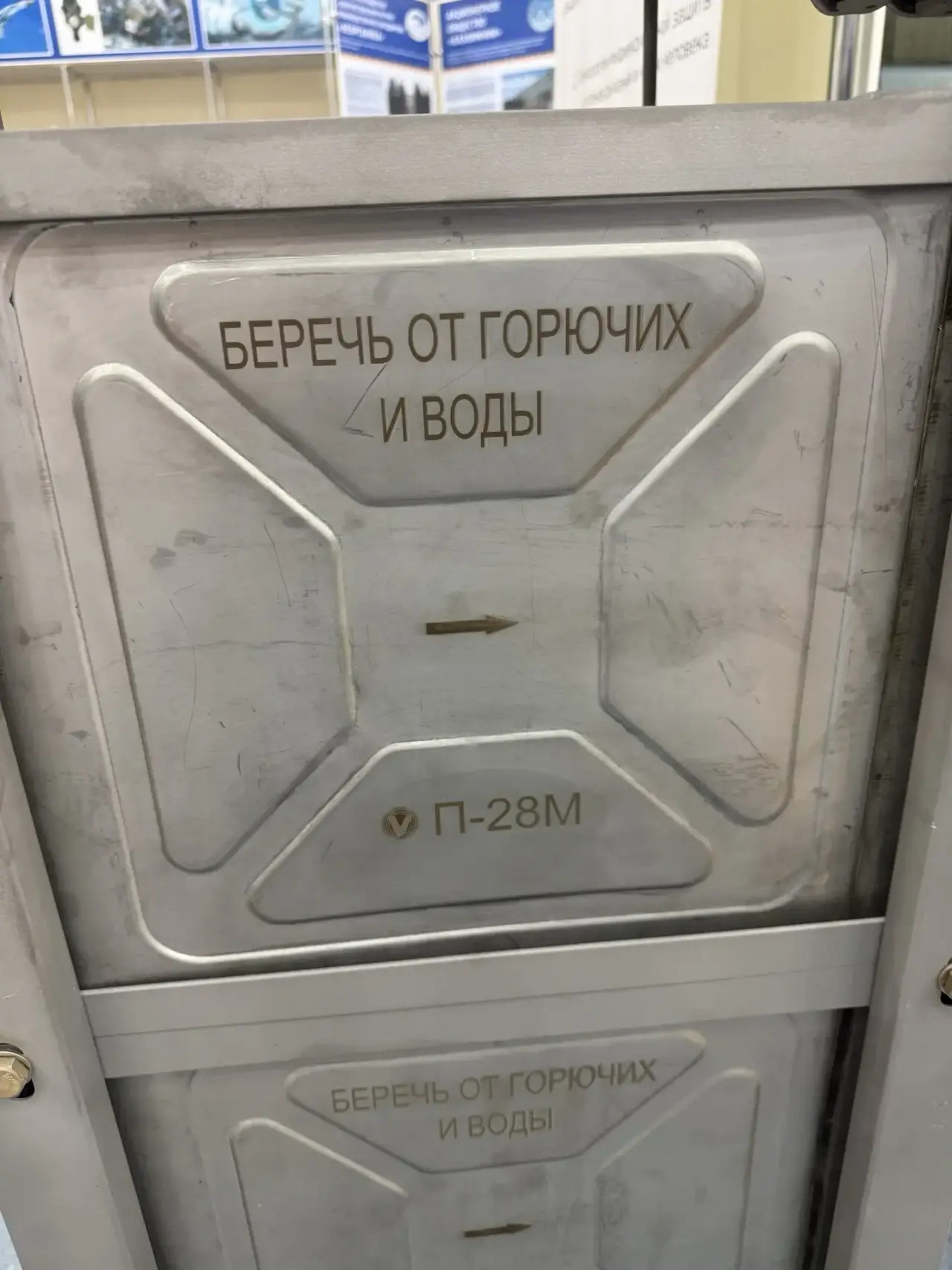

Регенератор воздуха РВ-150 имеет модульную конструкцию, в основе которой лежит регенеративный патрон П-28. Конструкция П-28 обеспечивает устройствам на его основе следующие преимущества по сравнению с существующими установками химической регенерации воздуха:

  • снижение удельного рабочего объема, занимаемого устройством — в 1,4-2,6 раза;
  • снижение удельной массы устройства в расчете на одного укрываемого — в 1,3-1,6 раза;
  • снижение уровня тепловыделения в течение номинального времени защитного действия (ВЗД) — в 2,0-2,9 раза;
  • снижение пожароопасности устройства за счет ограничения верхнего концентрационного предела по кислороду величиной не более 23 % об.
  • более низкий уровень концентрации диоксида углерода в регенерируемой атмосфере.

В состав эксплуатационной документации входят расчетные номограммы, по которым определяется тактика использования регенератора воздуха РВ-150 в зависимости от заданных величин числа укрываемых, времени автономии и концентрации диоксида углерода в атмосфере объекта.

Технические характеристики

Наименование
Единичный модуль П-28
Регенератор воздуха РВ-150
Число укрываемых, чел.
2-20
2-150
Номинальное ВЗД, час
6-50
6-480
Концентрационные пределы O2в регенерируемой атмосфере, % об.
19-23
19-23
Концентрационные пределы CO2 в регенерируемой атмосфере, % об.
0,25-1,0
0,25-1,0
Масса, кг
28
365
Габаритные размеры, мм
630x201x340
980x500x1900
Тепловыделение в течение номинального ВЗД, ккал/ч
425-435
3400-3500
Объемный расход воздуха, м3/час
10-40
10-320
Гарантийный срок хранения, лет
10
10

Сравнительные характеристики регенеративных установок

Характеристика РВ-150 РУ-150/6 МРУ 50/300 У-300
Число укрываемых, чел. 150 150 50-300 300
Масса, кг 365 600 318 915
Габаритные размеры, мм 980х500х1900 1530х872х1785 980х512х1865 В один ряд 2480х545х1875
В два ряда 1530х872х1785
Площадь, занимаемая изделием, м2 0,49 1,42 1,42 В один ряд
7,5
В два ряда
1,42
Площадь, необходимая для обслуживания,м2 4,5 9,67 2 В один ряд
1,37
В два ряда
7,5
Объемный расход воздуха, м3/час 280 150 200 360-440
Гарантийный срок хранения, лет 10 5 10 10

Система СХРВ-3ЗС

Система предназначена для восстановления и поддержания нормативных параметров газового состава воздушной среды обитаемых помещений по кислороду и диоксиду углерода при дыхании людей в герметизированном объеме защитных сооружений объекта при отсутствии электроэнергии.

Описание

Компания «ССК Полистрой» предлагает купить систему СХРВ для обеспечения эффективной коллективной защиты от загрязнения воздуха на промышленных предприятиях. Регенеративная установка позволяет поддерживать оптимальный баланс кислорода и углекислого газа в атмосфере изолированного помещения, она обеспечивает безопасность воздуха для дыхания. Автономная система подходит для использования в защитных сооружениях, рассчитанных на постоянное пребывание людей.

Преимущества системы СХРВ-33С

Система СХРВ-3ЗС помогает избежать повышения концентрации углекислого газа в изолированных помещениях, где находятся люди. Она рассчитана на автономную эксплуатацию: регенеративная установка выполняет свои задачи даже при отсутствии электричества на объекте. Она помещена в металлический корпус и снабжена сменными патронами регенерации, рассчитана на работу без притока наружного воздуха.

Система имеет несколько преимуществ:

  • Она позволяет минимизировать теплопотери даже при интенсивной циркуляции воздуха.
  • Благодаря возможности работы в герметичных условиях она не допускает попадания в атмосферу любых примесей, в том числе частиц пыли и аэрозолей.
  • Она может использоваться на различных промышленных предприятиях, а также защитных объектах. Система обладает компактными габаритами, легко транспортируется и быстро устанавливается.

Условия поставки от компании «ССК Полистрой»

Мы поставляем средства коллективной защиты от проверенных производителей с хорошей репутацией. Для каждого заказчика подбирается персональное эффективное решение, при этом стоимость фильтровентиляционной установки будет невысокой. Получите подробные консультации специалистов: позвоните по указанным номерам и оформите заказ.

< a href="/images/products/collective/URK/urk1.jpg">

Обслуживание и хранение

Обслуживание и хранение Техническое обслуживание УРК-2 сводится к внешнему осмотру и роверке сохранности пломб. Осмотр необходимо один раз в шесть месяцев. Хранить в упаковке в закрытых складских помещениях при температуре от -39 до +40

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УРК -2

  • Число укрываемых не более 3 человек
  • Время защитного действия 24 часа
  • Высота 770 мм
  • Ширина (диаметр)330 мм
  • Концентрация кислорода, % объемных 19-25
  • Концентрация диоксида углерода, % объемных не более 1,3
  • Температура эксплуатации от +5 до +35
  • Масса элементов установки и сменных элементов не более 22 кг
  • Гарантийный срок хранения со дня изготовления 10 лет

Гарантии изготовителя (поставщика)

Изготовитель гарантирует соответствие качества УРК-2 требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Комплектность

  • УРК-2 1 шт.
  • Паспорт 1 экз.

Предназначена для регенерации воздуха по кислороду и двуокиси углерода в убежищах гражданской обороны.

Описание

Назначение

Регенеративная установка РУ-150/6 предназначена для очистки внутреннего воздуха убежища от двуокиси углерода и обогащения его кислородом в III режиме вентиляции (режим регенерации).

Основные составляющие и принцип работы

Индекс РУ-150/6 обозначает: регенеративная установка, рассчитанная на 150 человек и состоящая из 6-ти патронов.

Основными составляющими регенеративных установок РУ-150/6 являются: 1 – регенеративные патроны РП-2, 2 – пылеуловитель, 3 – герметический клапан, 4 – воздуховод, 5 – рама установки, 6 – указатель расхода воздуха УРВ-I

Технические характеристики

Показатель Единица измерения Значение
Номинальный расход м³/час 150-225
Сопротивление при расходе 150м3/час, не более Па 490,3
кгс/м² 50
Общее тепловыделение, не более кДж/ч 30240
ккал/ч 7200
Масса кг 600

Модульная регенеративная установка МРУ 50/300 (далее установка) предназначена для обеспечения режима III регенерации кислорода фильтровентиляционных систем защитных сооружений, производства и эксплуатации АЭС.

Описание

Установка может эксплуатироваться при температуре от минус 20 до плюс 50°С при относительной влажности от 55 до 90 %. Установка используется при содержании в атмосфере защитных сооружений содержащей менее 18 % объемной доли кислорода. Установка может изготавливаться в комплектации с производительностью по обеспечению кислородом от 50 до 300 человек, укрываемых в защитных сооружениях.

Технические параметры установок

Наименование параметра Номинальное значение
МРУ-50 МРУ-100 МРУ-150 МРУ-300
1 Количество укрываемых, чел. 50 100 150 300
2 Время непрерывной работы, не менее, ч 6 6 6 6
3 Аэродинамическое сопротивление установки, мм вод. ст., не более 85 177 85 177 85 177 85 177
4 Объемный расход ГВС, м³/ч 60 70 120 190 180 280 360 560

Регенеративная установка У-300 предназначено для регенерации воздуха по кислороду и двуокиси углерода в помещениях убежищ Гражданской обороны с III режимом вентиляции (режимом регенерации) вместимостью до 300 человек.

Описание

Назначение

Для убежищ с большей вместимостью (до 2500 человек) требуется установка нескольких устройств.

В зависимости от удобства размещения в убежище «Устройство 300» может располагаться в один или два ряда.

Регенеративная установка У-300 входит в состав системы воздухоснабжения убежищ и должна эксплуатироваться при температуре воздушного потока от 10°С до 31°С и относительной влажности 60-90%.

Основные составляющие и принцип работы

Регенеративная установка У-300 обозначает: регенеративное устройство, рассчитанное на 300 человек укрываемых.

«Устройство 300» состоит из следующих основных узлов: регенеративных патронов, воздуховодов, рамы и тягонапоромера. Регенеративные патроны устанавливаются в колонки на раме и объединяются выходными воздуховодами. Соединение Устройства 300 с системой вентиляции убежища производится при помощи резиновой муфты.

«Устройство 300» работает под разрежением. Воздух, проходящий через патроны, очищается от двуокиси углерода и обогащается кислородом. Расход воздуха устанавливается путем открытия и закрытия шибера.

Регенерация воздуха в устройстве сопровождается повышением его температуры и может достигнуть 240°С, поэтому перед подачей в отсеки убежища его необходимо охладить в специальном воздухоохладителе, например, в гравийном.

Технические характеристики

Технические характеристики регенеративной установки «Устройство 300» приведены в таблице 1.

Таблица 1 – Технические характеристики Устройства 300

Показатель Значение
Номинальный расход, м³/час 400±40
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более 735 (75)
Диаметр присоединительных трубопроводов, мм 150
Тепловыделение от устройства, КДж/час (ккал/час) 84000 (20000)
Масса патрона, кг, не более 50
Масса устройства, кг, не более 915
Обслуживающий персонал, чел 2
Габаритные размеры, мм, при расположении в 2 ряда 1220х1120х1875
Габаритные размеры, мм, при расположении в 1 ряд 2480х545х1875
Занимаемая площадь, с учетом зоны обслуживания, м2, при расположении в 2 ряда 5,8
Занимаемая площадь, с учетом зоны обслуживания, м2, при расположении в 1 ряд 7,5
Срок хранения, лет 10
